一、電阻焊接原理

將被焊工件壓緊于兩電極之間，并施以電流，利用電流流經工件接觸面及鄰近區域產生的電阻熱效應將其加熱到融化或塑性狀態，使之形成金屬結合的一種方法

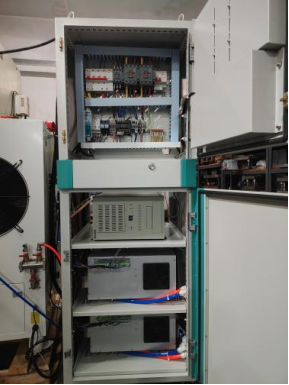

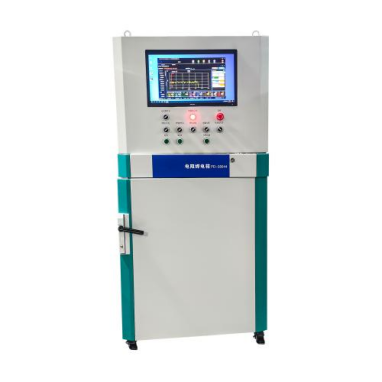

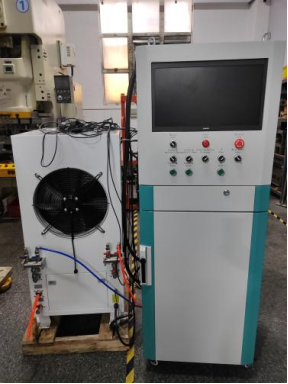

二、電阻焊電箱

產品優勢

ü 6大控制方式

次級定電流、初級定電流、定電壓、定功率、定脈寬、高級混合控制6種控制方式任意選用，適應多種復雜焊接環境。

ü 卓越的品質管控能力

本機支持壓力觸發功能，當檢測到壓力值達到設定值后，才開始通電，確保每次焊接的產品壓力都是一致的。同時還支持位移熔深功能，當位移量到達設定值后，立刻停止通電，確保焊接產品的熔深度完全一致。

ü 突破性的逆變頻率技術

支持1khz至5KHz頻率自由切換，控制周期最高為0.2ms,與常規交流機相比，控制頻率提高了100倍，與同類產品相比，控制響應和精度高，逆變技術更加先進!

ü 焊接品質追溯能力

內置數據庫功能，可記錄約500萬條焊點的電流，電壓，功率等數據，并支持U盤直接導出生成報表，方便進行焊接品質追溯，內置歷史報警記錄模塊，幫助分析報警原因。

ü 更靈活的焊接品質判定

焊接監控功能可自動判定焊接過程是否存在問題。設定電流，電壓，功率，壓力，位移的上下限監控，一旦輸出超過設定的上下限，即發出異常提示。

ü 多種保護監測功能

內置多達22種故障診斷、保護報警措施和自我異常監測，增強焊接電源系統自身安全以及保證焊接工件的品質。

ü 豐富接口與多規范

支持32組參數儲存，方便多品種焊接(可擴展),豐富的I/O接口，支持多種通訊協議(MODBUS、RS-232、RS-485、以太網等),方便外部自動化控制。

ü 計數及權限管理

內置多種模式焊接計數器，滿足不同場合不同工件的計數要求。同時內置了3級權限模塊，滿足不同操作人員使用需求。

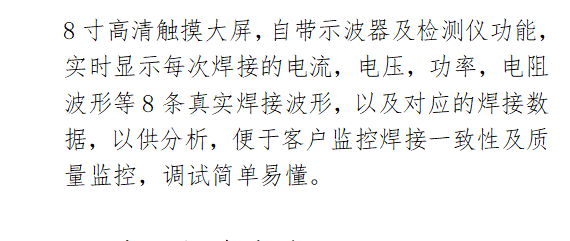

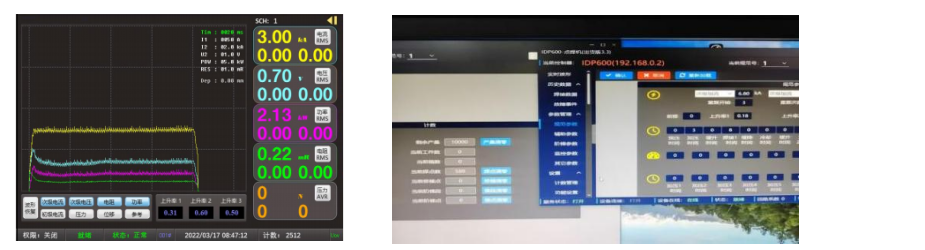

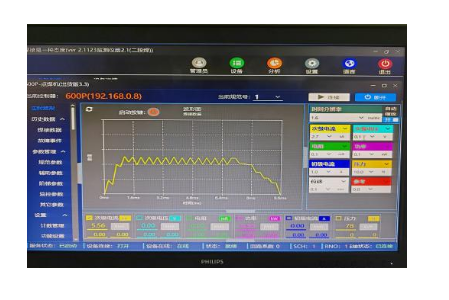

ü 高清觸摸大屏波形顯示

支持1khz至5KHz頻率自由切換，控制周期最高為0.2ms,與常規交流機相比，控制頻率提高了100倍，與同類產品相比，控制響應和精度高，逆變技術更加先進!

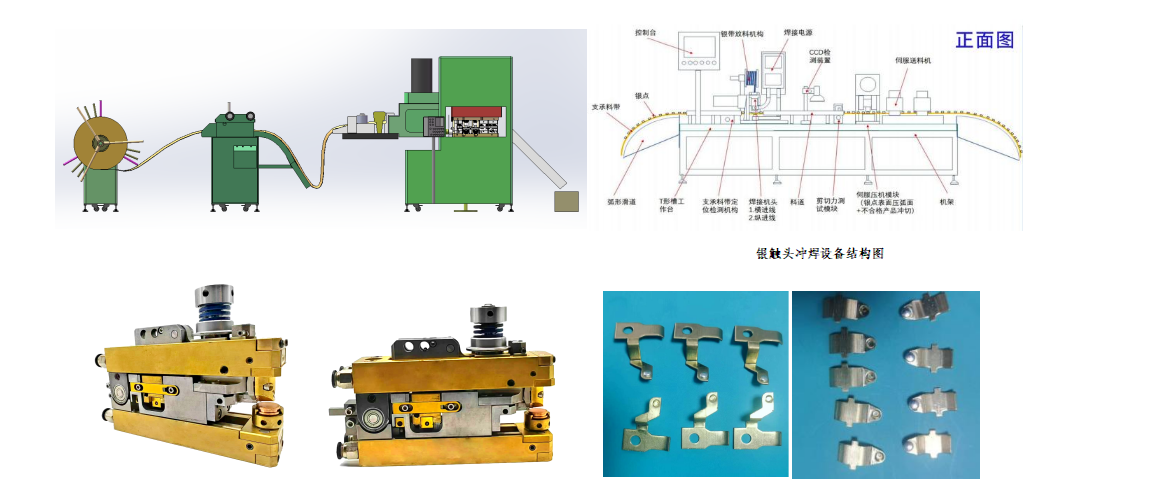

二、電阻焊生產線

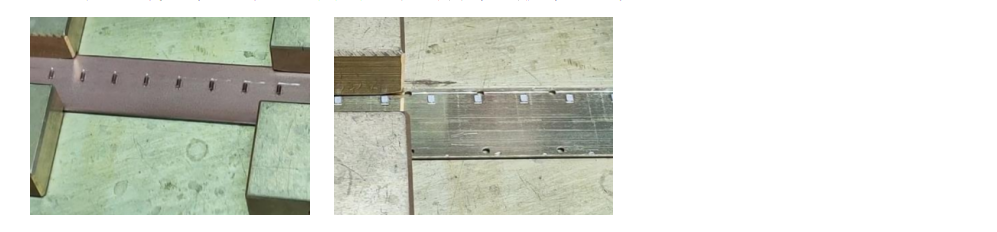

1.焊接模式

ü 橫進線模式，主要適用于銀觸點為方形或拱形的觸頭

ü 縱進線模式，主要適用于銀觸點為圓形的觸頭

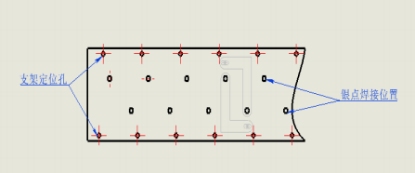

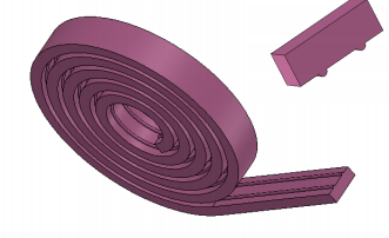

2.物料樣式 ü 支撐樣式及規格 材質：銅、黃銅、鈹銅 厚度：0.5-2mm

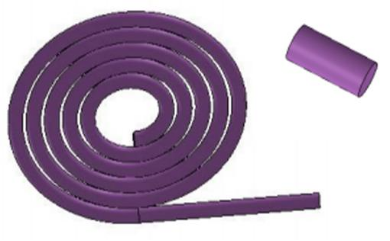

ü 銀點樣式及規格 橫進線 材質：銀、銀鎳、銀石墨 尺寸：寬2.5-4mm,厚0.5-1.2mm	縱進線 材質：銀、銀鎳 尺寸：￠0.8-2mm

3.項目成功案例

?正泰      ?天正      ?環宇      ?人民      ?杭州之江

?安德利    ?加美特    ?杭申電氣  ?松下      ?美高
